計算式は「実用　マイクロ波技術講座　理論と実際　第１巻《　に掲載されている物を使用します。

著者　工学博士「小西良弘《　発行所　ケイラボ出版　http://www.quest.co.jp/koni/top.html

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　発売元　日刊工業新聞社

インピータンス計算式も、何種類かあります、インピータンス測定や、断面の測定等のデーターをお持ちの方は、

本書の計算結果と比較を行い、精度の良い式を選択するのも良いでしょう。

このファィルでは、マイクロストリップ、ストリップについて、計算式、計算例をご紹介します。

その他のタイプについては、本書を購入してください。コプレーナ、エッジカップリング等その他減衰率等基礎か
ら

説明してありますので、基礎を理解されていれば、計算式が無い物も基礎より計算式を導き出す事も可能です。

本書には、Ｍ．Ｖ．Ｓｃｈｎｅｉｄｅｒ　と　Ｇｒｕｎｂｅｒｇｅｒ，Ｇ．Ｋ　の２式が掲載してありますが、Ｍ．Ｖ．Ｓｃｈｎｅｉｄｒの式を

を紹介します。　Ｍ．Ｖ．Ｓｃｈｎｅｉｄｅｒ　”Ｍｉｃｒｏｓｔｒｉｐ　Ｌｉｎｅ　ｆｏｒ　Ｍｉｃｒｏｗａｖｅ　Ｉｎｔｅｒｇｒａｔｅｄ　Ｃｉｒｃｕｉｔｓ”

Ｂ．Ｓ．Ｔ．Ｊ，ｐｐ．１４２１～１４４４　Ｍａｙ＊Ｊｕｎｅ，１９６９．

比誘電率は真空の誘電率 8.854×10

-12[F/m]

を１した誘電体の比率です。

単位は　ｍｍ

基板設計上は、厚み方向は、基板材料や、目標

とする基板厚さ、メッキの回数で決まりますので、

銅箔の幅でインピータンスを合わせます。

目標とするインピータン値も入力して、目標値の

値を得る為の銅箔の幅を算出する事をやって

マイクロストリップラインのインピータンス計算の関数

見ました。

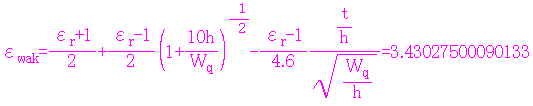

実効比誘電率

真空中のインピータンス

の計算

マイクロストリップのインピータンス

マイクロストリップのインピータンス

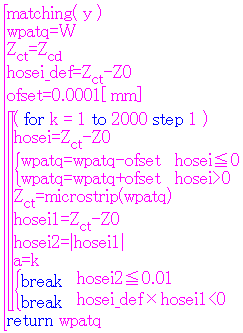

目標のインピータンス値を得るためのパターン幅計算の関数

パターン幅を０．０００１毎にアップ、又はダウン

ループ回数が多い場合は、 ofset値を大きく。

ループ回数　2000 は収束しない場合は、増やします｡

インピータンスが目標より低ければ、パターン幅を細く、

高ければ、広くします。

ここでは目標値±0.01以内に入った時点又は目標に対して差
の極性が反転した時に停止します。

パターン幅の　ofset の値と　ループ回数は計算時間と
収束しない場合は、調整して下さい｡

目標のインピータンス値を得るためのパターン幅

ループ回数が設定値を超えた場合は収束していません。

ループ回数

ループ又は、ofset値を変えて下さい｡

幅０．０００１刻みで目標のインピータンスに０．０１の範囲に

入った時の値。

光速 m/s

目標値の場合の実効比誘電率

目標値の場合の伝送時間（１ｍｍ伝送するのに必要な時間）

単位　ｐｓ／ｍｍ
