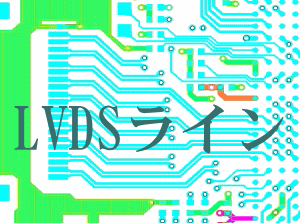

デファレンシャルライン,等長誤差,差動ライン デファレンシャルライン P/N間の等長誤差
クロックの立ち上がりの1/5タイム以内

等長ラインの為に、ミアンダ配線を入れるが、形状によっては、波形にストレスを与える。 応答時間が長いデバィスの場合は、ペア性のみ確保で十分です。
HDMIの等長誤差範囲

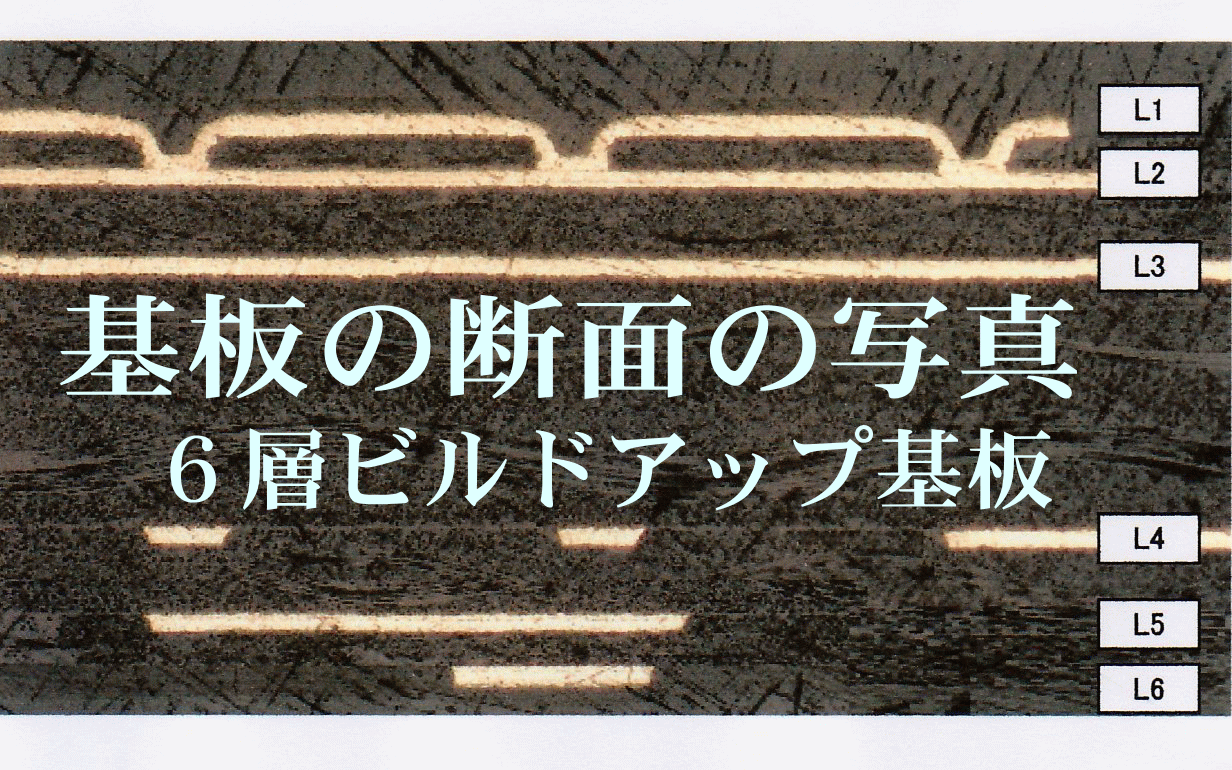

GHz_FPGA,IVH基板,低価格,ビルドアップ基板 DDR2-Direct

DDR2 標準等長仕様


インピーダンス シングルライン= 50Ω
デファレンシャルライン= 100Ω
等長許容誤差 信号グループ毎に= 2.54mm
   デファレンシャル P/N= 0.6mm


DDS3,MEMORY,多ピンBGA,ビルドアップ基板 DDR3 SO-DIMM

正確な等長配線(デバイス仕様通りの等長)


等長許容誤差= Adres 6.35mm
data 2.54mm
clock 2.54mm(p/n=1.27mm)

DDR2,DDR3,DDR4 安定動作のポイントデバイスの仕様通りの設計をすることです。

創業以来プリント基板設計の不具合で再製作は一度もありません、安心してお任せ下さい。
お気軽に連絡下さい。 042-728-6611山本 メール 連絡,高周波,基板設計
